Elegir un durómetro no consiste en buscar una escala “más precisa”, sino en seleccionar el método que corresponde al material, la geometría de la pieza y la decisión que se quiere tomar. Shore A, Shore D, Rockwell, Brinell, Vickers y Leeb miden la respuesta del material bajo condiciones diferentes; por eso sus resultados no son intercambiables de forma automática.
Esta guía compara los principales tipos de durómetros, explica qué mide cada uno, cuándo conviene utilizarlo y qué factores pueden alterar una medición de dureza. También resume las buenas prácticas de verificación y calibración que ayudan a obtener resultados repetibles y trazables.
¿Qué es un durómetro?
Un durómetro es un instrumento para determinar la resistencia de un material a la penetración, deformación o rebote bajo un método definido. Dependiendo del ensayo, aplica un penetrador con una geometría y fuerza determinadas, mide la profundidad o el tamaño de la huella, o evalúa la respuesta dinámica de un cuerpo de impacto.
La dureza no es una propiedad fundamental única como la masa o la longitud. Es un resultado empírico que depende del método, la escala, la carga, el penetrador, el tiempo de aplicación y la condición de la muestra. Un valor “70 Shore A” y un valor “60 HRC” describen pruebas completamente distintas.

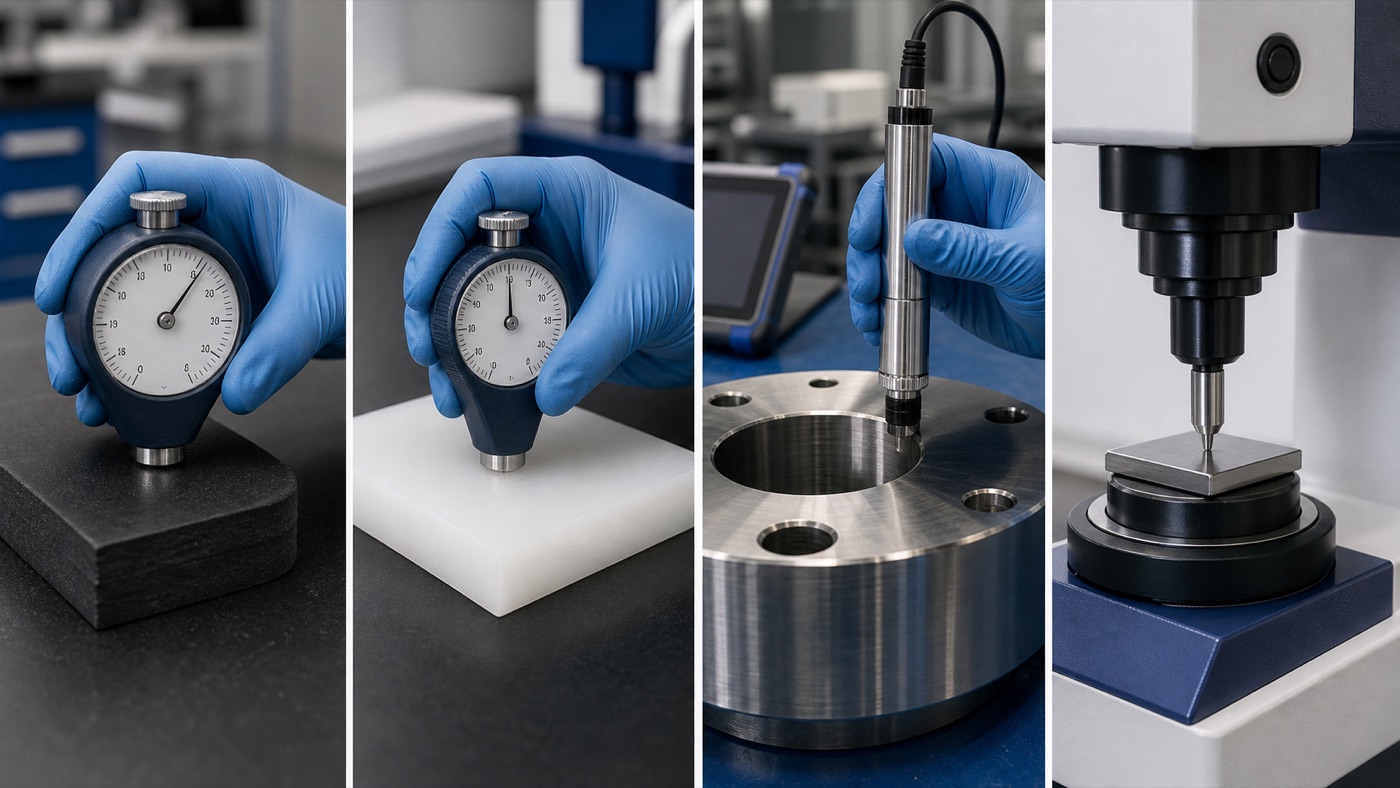

Tipos de durómetros: comparativa rápida
| Método | Materiales y uso típico | Qué evalúa | Ventaja principal |
|---|---|---|---|
| Shore A | Hules, elastómeros y polímeros flexibles | Profundidad de penetración con resorte | Rápido y portátil |
| Shore D | Plásticos rígidos y elastómeros duros | Profundidad de penetración con mayor fuerza | Adecuado para materiales más duros que Shore A |
| Rockwell | Metales, piezas tratadas y producción | Profundidad permanente bajo cargas menor y mayor | Lectura directa y alta productividad |
| Brinell | Fundiciones, forjas y materiales heterogéneos | Diámetro de la huella de una bola | Promedia una zona relativamente amplia |
| Vickers | Metales, capas, piezas pequeñas y perfiles | Diagonales de una huella piramidal | Amplio intervalo de cargas y buena resolución espacial |
| Leeb | Componentes metálicos grandes y pesados | Relación entre velocidades de impacto y rebote | Medición portátil en campo |
| UCI | Zonas pequeñas, soldaduras y piezas instaladas | Cambio de frecuencia de una varilla vibrante bajo carga | Huella pequeña y acceso localizado |

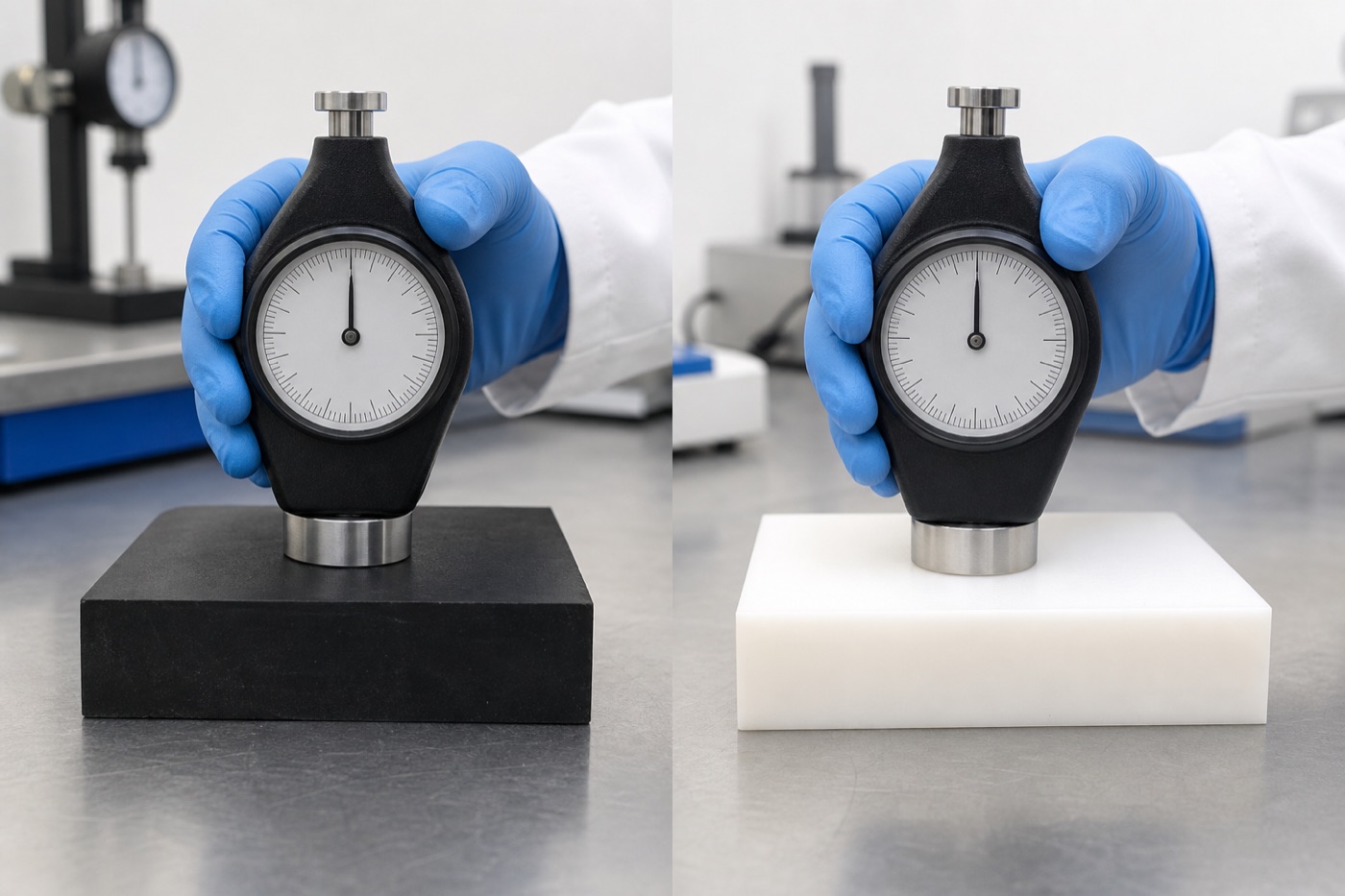

Durómetros Shore: A, D y otras escalas
Los durómetros Shore se utilizan principalmente en cauchos, elastómeros, materiales celulares y ciertos plásticos. El penetrador sobresale de una base plana y se desplaza al presionarlo contra la muestra. La lectura depende de la penetración: a menor penetración, mayor número de dureza.
Shore A
Es la escala más conocida para hules y elastómeros en el intervalo habitual de dureza. Se utiliza en sellos, empaques, bandas, rodillos, suelas, mangueras y piezas flexibles. Un material muy blando puede requerir otra escala, como Shore OO, mientras que un material cercano al límite superior de Shore A puede evaluarse mejor con Shore D.
Shore D
Emplea una geometría y fuerza diferentes para materiales más duros. Es común en plásticos rígidos, termoplásticos, resinas y elastómeros de alta dureza. No debe interpretarse como una continuación directa de Shore A: son escalas diferentes y la conversión depende del material.
La norma ISO 48-4 contempla escalas Shore A, D, AO y AM para distintos intervalos y geometrías de caucho. ASTM D2240 incluye un conjunto más amplio de tipos de durómetro. Para una especificación contractual siempre se debe confirmar la norma, edición, escala y tiempo de lectura requeridos.
Factores que cambian una lectura Shore
- Espesor insuficiente: el soporte puede influir en la penetración.
- Superficie curva o irregular: impide que la base apoye de forma uniforme.
- Distancia al borde: una lectura cercana al límite de la muestra puede ser menor o inestable.
- Tiempo de lectura: los elastómeros son viscoelásticos y la indicación puede cambiar después del contacto.
- Velocidad y fuerza del operador: una aplicación inclinada o brusca reduce la repetibilidad.
- Temperatura y acondicionamiento: alteran la respuesta de cauchos y polímeros.
Un soporte de ensayo ayuda a controlar la velocidad, la perpendicularidad y la fuerza aplicada. Es especialmente útil cuando la tolerancia es estrecha o se comparan resultados entre operadores y turnos.

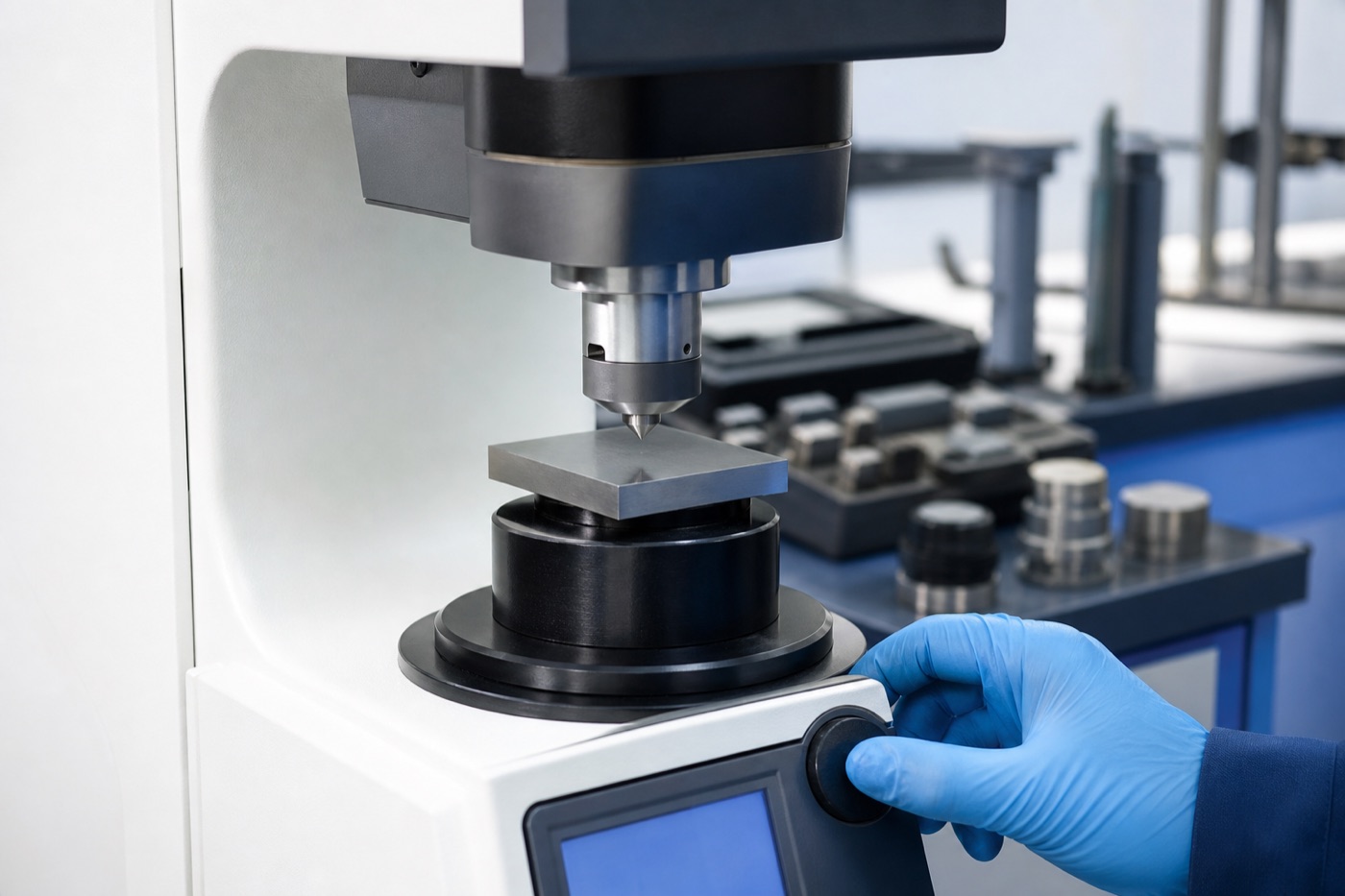

Durómetro Rockwell: rapidez para metales
El ensayo Rockwell determina la dureza a partir de la diferencia de profundidad del penetrador bajo una carga menor y una carga mayor. Utiliza distintas combinaciones de penetrador y fuerza para formar escalas como HRA, HRB y HRC. La escala debe seleccionarse según el material, el espesor y el intervalo esperado.
- HRC: frecuente en aceros endurecidos, herramientas y componentes con tratamiento térmico.
- HRB: común en aceros más suaves, aleaciones de cobre y otros metales de menor dureza.
- HRA: puede utilizarse en materiales muy duros, carburos y piezas delgadas dentro de las condiciones que permita el método.
Rockwell es popular en producción porque la lectura es directa y el ciclo es relativamente rápido. Sin embargo, requiere una pieza estable, superficie adecuada, soporte limpio y suficiente espesor. La ubicación de la huella debe respetar distancias a bordes y a otras indentaciones. ISO 6508-1 y ASTM E18 son referencias habituales para el método.
Brinell y Vickers: cuándo convienen
Brinell
Utiliza una bola de carburo y mide ópticamente el diámetro de la huella. Como la indentación abarca un área mayor, puede ser útil en fundiciones, forjas y materiales con una microestructura menos homogénea. La superficie debe permitir observar la huella y la relación entre carga y diámetro de bola debe ser apropiada. ASTM E10 e ISO 6506 son referencias comunes.
Vickers
Emplea un penetrador de diamante con forma de pirámide y calcula la dureza a partir de las diagonales de la huella. Puede trabajar desde microdureza hasta cargas mayores, por lo que resulta útil para perfiles de profundidad, capas endurecidas, soldaduras, piezas pequeñas y estudios metalográficos. La preparación superficial y la medición óptica tienen una influencia importante. ASTM E92 e ISO 6507 son referencias habituales.
Durómetros portátiles: Leeb y UCI

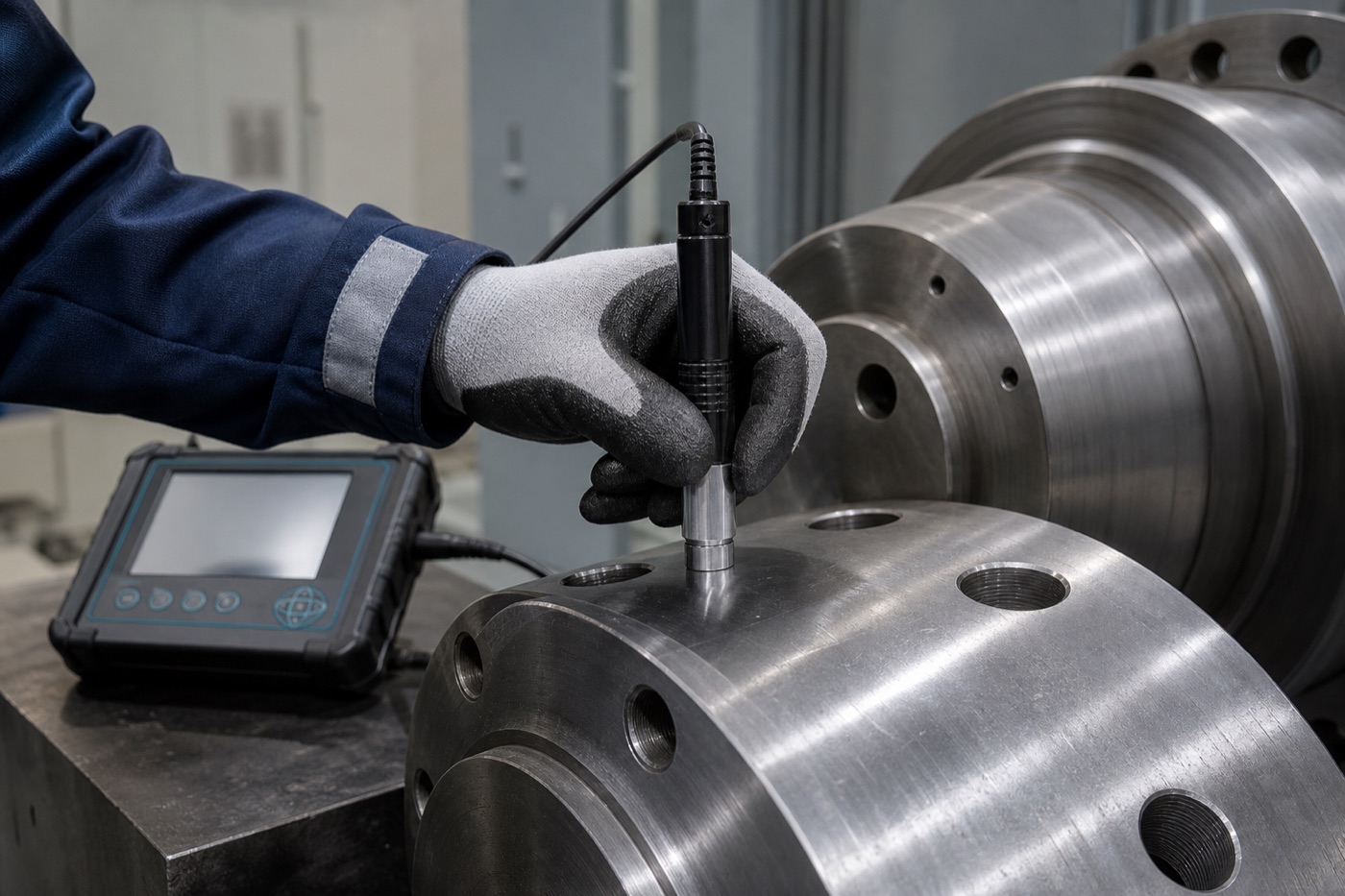

Leeb o método de rebote
El durómetro Leeb impulsa un cuerpo de impacto contra la superficie y compara las velocidades antes y después del contacto. Es práctico para rodillos, ejes, moldes, engranes, recipientes y otras piezas metálicas demasiado grandes para un equipo de banco.
La portabilidad no elimina las condiciones del método. La masa y rigidez de la pieza, el acabado superficial, la orientación del impacto, el dispositivo de impacto y el acoplamiento influyen en el resultado. Una pieza ligera puede vibrar o absorber energía y producir una lectura sesgada. ASTM A956/A956M e ISO 16859 son referencias para el ensayo Leeb.
UCI
El método de impedancia ultrasónica de contacto utiliza una varilla vibrante con un penetrador Vickers. El cambio de frecuencia bajo una fuerza definida se relaciona con el área de contacto. Produce una huella pequeña y facilita mediciones en soldaduras, zonas estrechas y piezas instaladas, pero requiere técnica controlada y una superficie adecuada.
Cómo elegir el durómetro correcto
Una selección técnica empieza por la especificación del producto, no por el equipo disponible. Revise los siguientes puntos:
- Material: elastómero, plástico, acero, fundición, recubrimiento o capa tratada.
- Método exigido: norma, escala, carga, penetrador, tiempo y criterio de aceptación.
- Geometría: superficie plana o curva, dimensiones, espesor y acceso.
- Masa y estabilidad: decisivas para ensayos portátiles de rebote.
- Acabado superficial: rugosidad, óxido, recubrimientos y preparación permitida.
- Tamaño de la huella: relevante en piezas terminadas, capas y zonas cercanas a bordes.
- Productividad: medición en línea, laboratorio, campo o recepción de materiales.
- Trazabilidad e incertidumbre: el sistema debe ser adecuado para la tolerancia y el riesgo de la decisión.
¿Se pueden convertir escalas de dureza?
Las tablas de conversión pueden ser útiles como estimación para determinados materiales, pero no sustituyen una medición en la escala especificada. Las relaciones dependen de la composición, microestructura, tratamiento térmico y método. Una conversión HRC–HB o Shore A–Shore D no debe presentarse como equivalencia universal.
Para aceptación de producto, utilice el método indicado en el plano, norma o contrato. Si una conversión es necesaria, documente la fuente, el material al que aplica y la incertidumbre o limitación asociada.
Calibración y verificación de durómetros
La calibración establece la relación entre la indicación del equipo y referencias trazables. Dependiendo del método, puede incluir fuerza, profundidad, geometría del penetrador, desplazamiento, tiempo de aplicación y desempeño con bloques o materiales de referencia.
La verificación diaria o antes del uso no reemplaza la calibración periódica, pero permite detectar cambios. En equipos para metales suelen emplearse bloques de dureza certificados; en durómetros Shore se utilizan verificaciones funcionales y referencias apropiadas de acuerdo con el procedimiento. Los resultados deben registrarse y compararse con límites definidos.
Señales de que un equipo necesita revisión
- Resultados inestables en un bloque o muestra de control.
- Diferencias persistentes entre operadores o turnos.
- Penetrador dañado, sucio, flojo o con movimiento irregular.
- Base, yunque o soporte con desgaste o contaminación.
- Golpe, sobrecarga, reparación o transporte severo.
- Deriva respecto de verificaciones anteriores.
Preguntas frecuentes sobre durómetros
¿Qué durómetro se usa para caucho?
Shore A es común en cauchos de dureza normal. Para materiales muy blandos o celulares pueden corresponder otras escalas, y para elastómeros muy duros puede utilizarse Shore D. La especificación del producto debe definir la escala.
¿Qué durómetro se usa para acero?
Rockwell, Brinell y Vickers son métodos habituales. Leeb o UCI pueden ser apropiados cuando la pieza no puede llevarse al laboratorio. La elección depende del tratamiento, espesor, geometría y requisito aplicable.
¿Cuántas mediciones se deben realizar?
No existe un número universal. La norma, el procedimiento y la variabilidad esperada definen la cantidad, ubicación y forma de reportar resultados. Varias lecturas no corrigen una técnica incorrecta ni una muestra inadecuada.
¿Calibrar es lo mismo que ajustar?
No. Calibrar compara el instrumento con referencias y documenta su desempeño; ajustar modifica su respuesta. Si se realiza un ajuste, se deben conservar los resultados previos y repetir la calibración.
Conclusión
El resultado de dureza solo es confiable cuando el método, la escala, la pieza y el instrumento son compatibles. Shore resuelve aplicaciones de polímeros y elastómeros; Rockwell, Brinell y Vickers cubren distintos escenarios metalúrgicos; Leeb y UCI aportan portabilidad para componentes instalados o de gran tamaño.
